一、 前言
隨著計算機技術與電力系統技術的發展，標準化、集成化、智能化、國際化、跨平臺已經成為新一代電力監控系統的發展方向，本系統正是以此為標準設計開發的智能監控后臺。
二、 平臺支持
本系統采用跨平臺設計，支持多種操作系統，推薦使用以下系統：
linux-ubuntu linux-國產凝思V6.0.80 linux-中標麒麟V7.0
windows-win10 windows-win7 windows-xp/2000/2008
三、設計架構
本系統采用Mysql為主數據庫，按畫面管理、數據管理與在線運行的模塊設計：
畫面管理graphic 數據管理database 在線運行monitor 主數據庫mysql
四、功能特性
1、多國語言
u 支持多國語言顯示，中文簡體、中文繁體與英文
2、 圖元展示
u 支持多種顯示方式，餅狀圖、柱狀圖、儀表盤、溫度計、圖片與動畫等
u 支持一鍵將圖元數據推送顯示到曲線
u 支持所有類型圖元實現操作屬性配置
u 支持顯示公式計算值
u 支持智能關聯，數據庫增加刪除數據后不影響已關聯圖元
u 支持通過設備管理顯示所有設備所有數據
3、 曲線展示
u 支持顯示實時曲線，顯示時段范圍5分鐘到60分鐘可選
u 支持顯示歷史曲線，顯示數據類型日月年最大最小平均值累計值等統計類可選
u 支持顯示大量數據，支持同一數據多個不同時段值同時對比顯示
u 支持將歷史曲線所顯示的數據導出到excel中
u 支持曲線坐標范圍根據數據數值自適應
u 支持用戶新增與編輯收藏曲線，支持一鍵顯示用戶收藏曲線
u 支持曲線圖樣導出到pdf文檔
u 支持曲線圖樣導出到png圖片
4、 列表展示
u }支持自動生成遙測與遙信列表
u 支持自動生成一維線性列表
u 支持自動生成二維陣列式列表
5、報表展示
u 支持根據數據生成報表和通過圖元自定義報表
u 支持將報表數據導出到excel中
u 支持每天自動導出報表到excel中
u 支持將報表數據顯示到曲線
u 支持用戶自選起始日期與天數的報表
u 支持統計報表最大最小值平均值及求和
u 支持報表指定時間以指定顏色顯示
6、視頻接入
u 支持顯示再攝像頭實時時視頻與nvr錄像回放
7、事件查詢
u 支持按設備查詢事件
u 支持按廠站篩選查詢事件
u 支持用關鍵字搜索事件
u 支持以事件類型檢索事件
u 支持將事件復雜到剪切板中
u 支持將事件導出到excel中
u 支持事件逐條確認與全部確認
u 支持事件標注高亮顯示
8、 語音報警
u 支持多媒體文件語音報警提示
u 支持TTS文字轉語音，支持事件提示與五防操作提示
9、五防閉鎖
u 支持自定義五防邏輯，支持遙信遙測及公式作為邏輯閉鎖條件
u 支持多種運行模式，禁用五防閉鎖、內置五防閉鎖或外接五防閉鎖
u 支持五防開票與預演
u 支持五防操作語音提示
10、定值操作
u 支持定值的讀取與修改
u 支持壓板讀取與修改
u 支持運行區號的讀取與修改
u 支持與整定值文件對比
u 支持將定值導出到excel中
11、故障錄波
u {C}{cke_protected_1}支持故障錄波讀取
u {C}{cke_protected_2}支持波形顯示分析
12、 {C}{cke_protected_3}設備接入
u 支持61850、繼保103、南自103、國標101/104與Modbus等多種協議接入
u 支持將接入的四遙長點表按順序依次拆分到后續設備
u 支持自定義Modbus的配置
u 支持通過公式計算
u 采用規約系數與變比分離設計
u 支持導入南思監控系統格式設備模板，支持從模板更新設備
u 支持61850與南自103規約在線上裝點表
u 支持與系統剪切板多行復制粘貼交互
u 支持快速查找與批量替換
13、數據存儲
u 支持1、5、10、15、20、30、60分類定時存儲
u 支持最大小最小值精確統計并存儲
u 支持對已存儲的數據進行累計值即差量用取
}14、數據轉發
u 支持多種轉發協議，支持導出全站數據到excel中
u 支持轉發協議遙控遙調
15、 }統計分析
u 支持遙測固定上下限告警
u 支持遙測以公式計算的參考值越限告警
u 支持遙信變位次數超限告
五、運行圖例

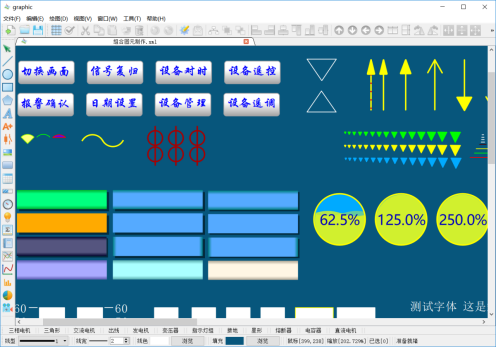

1、畫面管理

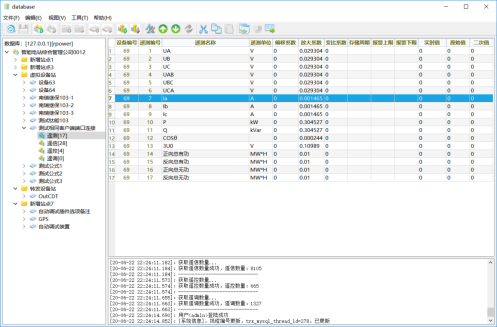

2、 數據管理
3、在線運行

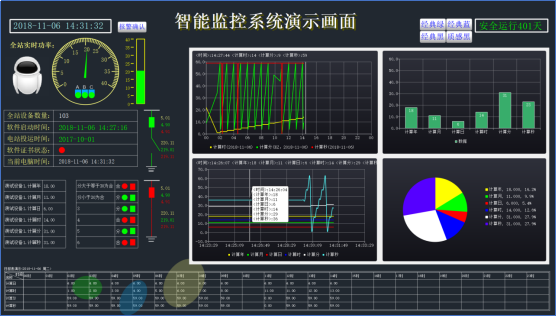

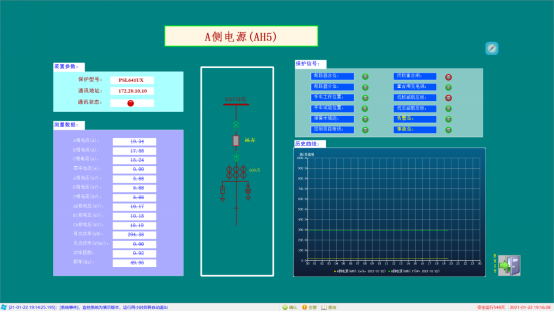

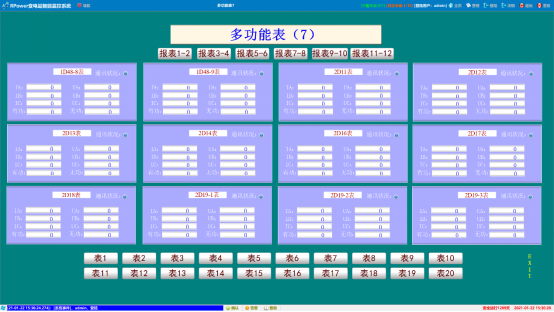

演示畫面

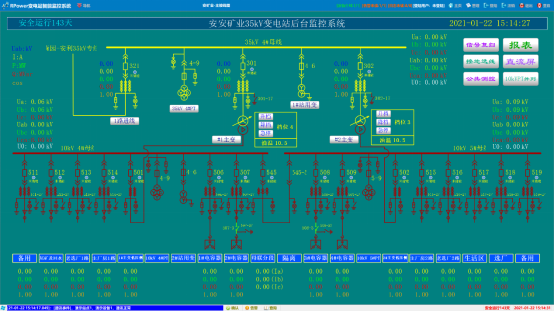

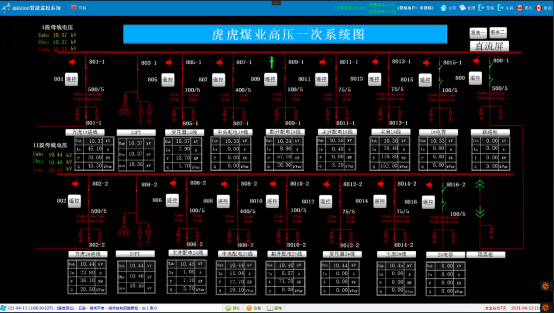

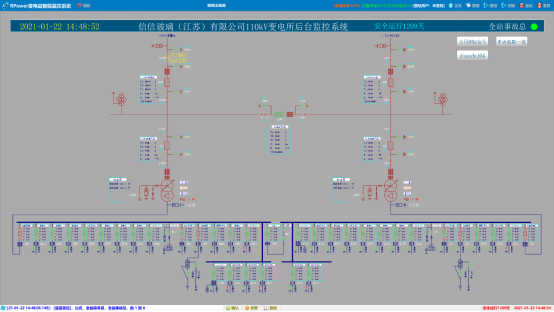

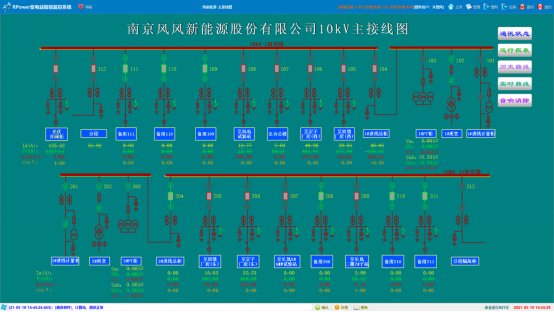

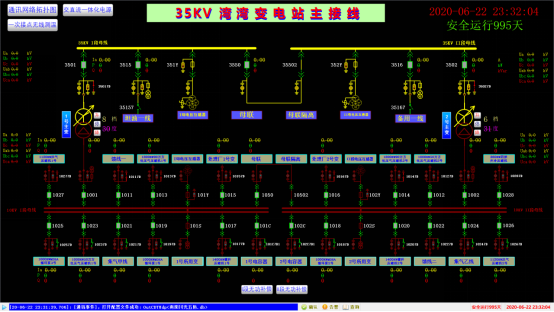

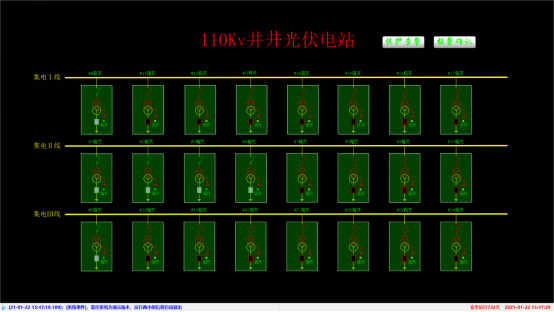

主接線圖：

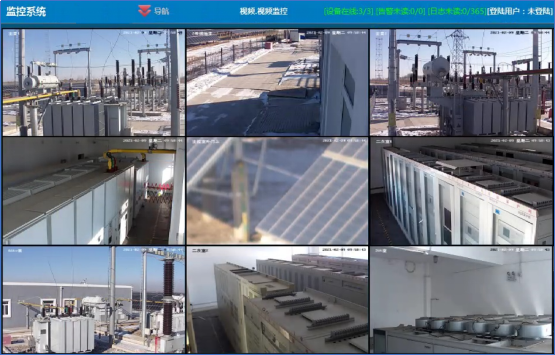

視頻接入

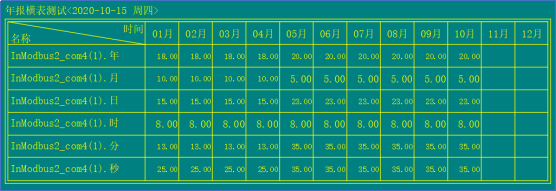

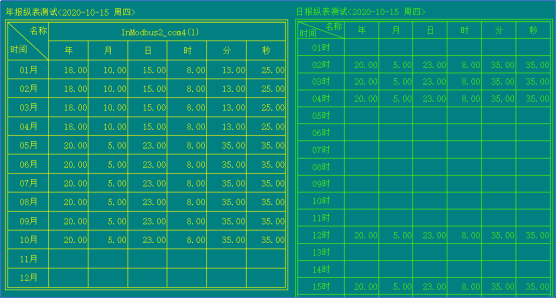

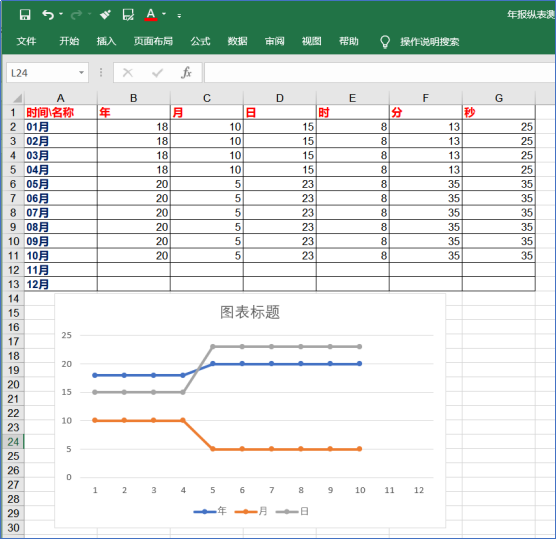

年報橫表示例

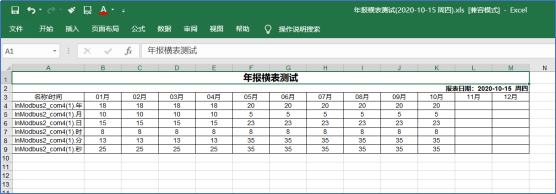

報表導出示例：
縱表示例：
縱表導出示例：

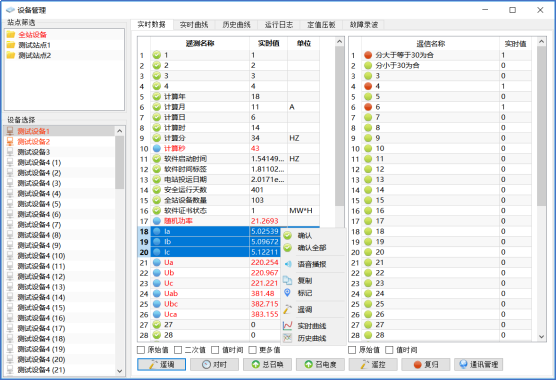

設備管理實時數據

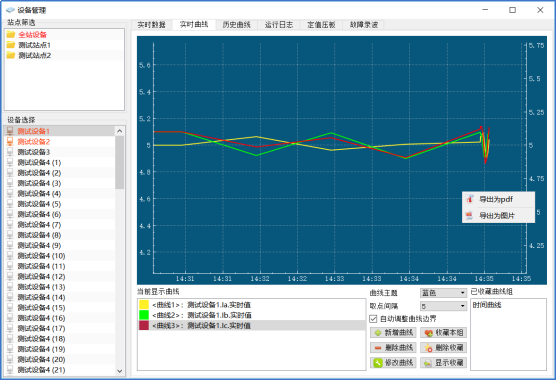

設備管理實時曲線

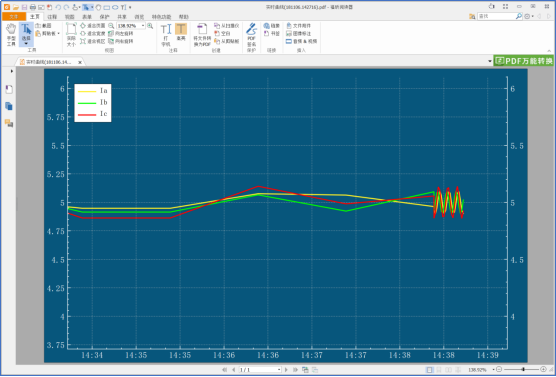

設備管理實時曲線導出到pdf

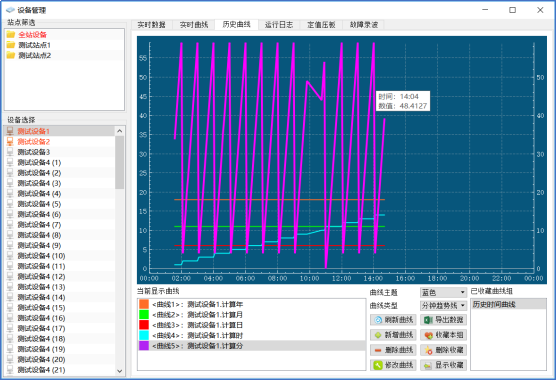

設備管理歷史曲線

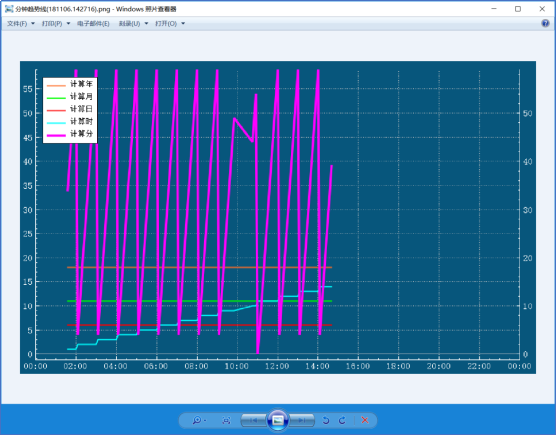

設備管理歷史曲線導出到圖片

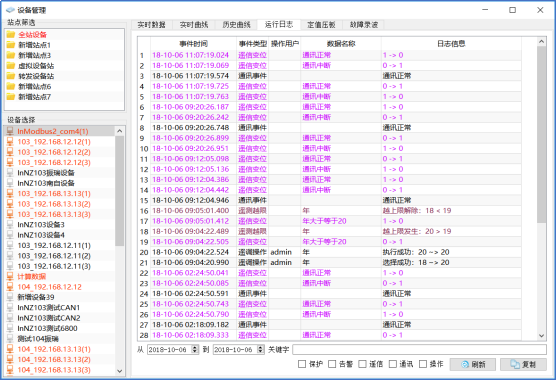

設備管理運行日志

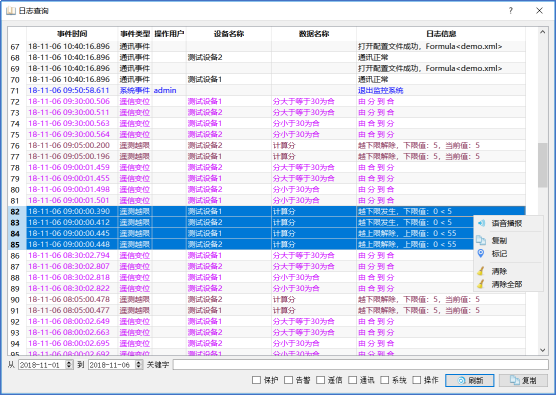

日志查詢

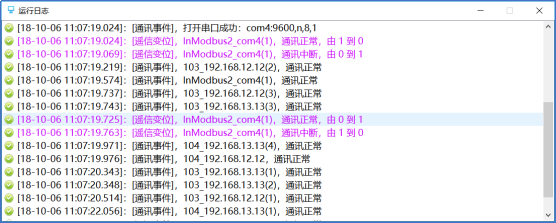

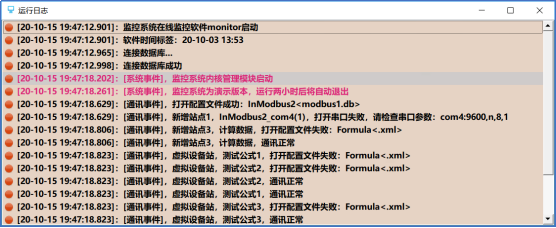

運行日志窗口

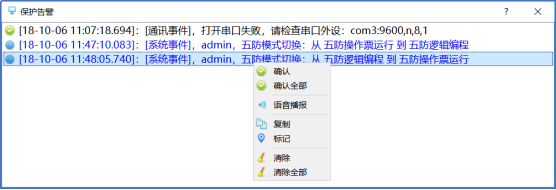

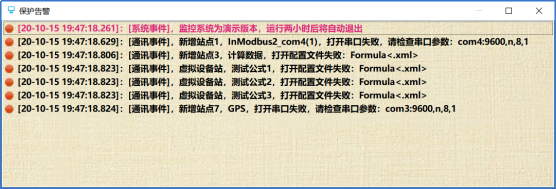

保護告警窗口

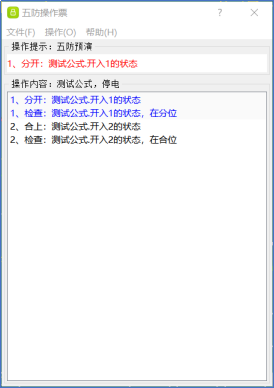

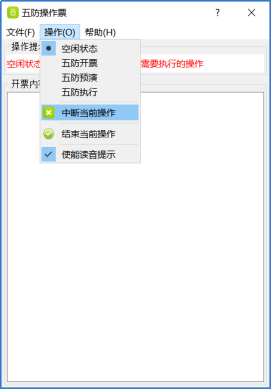

五防操作窗口

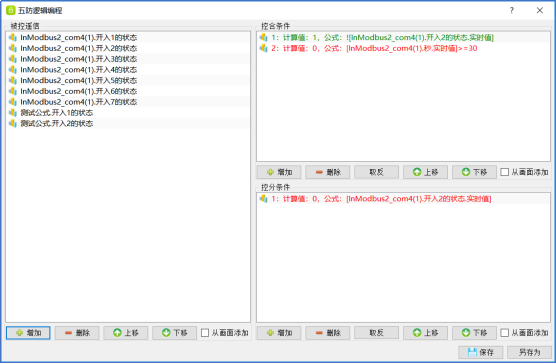

五防邏輯編程
